PV overvåkingsboks

SYCM7 PV Monitoring Box IP65 kabinett, levert av den kinesiske produsenten Zhejiang Soutya New Energy LLC, inkluderer en dedikert datainnsamler for overvåkingsplattformen for solcelle- og energilagringssystem. Det muliggjør Grensesnittaggregering, protokollkonvertering, datainnsamling, datalagring, sentralisert overvåking og sentralisert vedlikehold for ulike enheter innenfor solcelle- og energilagringssystemene.

Nettverksapplikasjoner

Gjelder for solcelle- og energilagringssystemer:

1. Støtter nær-ende drift via mobilapp gjennom innebygd WLAN.
2. Støtter nettverk viaRs485:
- Kobles til Huawei-omformere, PID og andre enheter.
- Kobles til tredjeparts omformere, miljøovervåkingsinstrumenter, bokstransformatorstasjoner (STS) og målere ved hjelp av standard Modbus-RTU-protokoll. - Kobles til målere ved hjelp av DL/T645-protokollen.
- Kobles til enheter som bruker standard IEC103-protokoll.
3. Støtter nettverk via Ethernet for å koble til omformere, smarte energilagringskontrollere (Smart PCS), intelligente strengenergilagringssystemer, MBUS CCO og STS.
4. Støtter MBUS-nettverk for å koble Huawei-omformere og PID-PVBOX som støtter MBUS-kommunikasjon.
5. Støtter redundant nettverk med to plan for pålitelig overføring.
6. Støtter tilkobling til styringssystemer:
- Kobles til administrasjonssystemer eller tredjepartsenheter ved hjelp av Modbus-TCP-protokollen via kablet eller trådløst nettverk.
- Kobles til administrasjonssystemer eller tredjepartsenheter ved hjelp av IEC104-protokollen via kablet nettverk i et lokalt nettverk.
- Kobles til administrasjonssystemer eller tredjepartsenheter ved hjelp av GOOSE-protokollen via kablet nettverk.

Note:
Støtter ikke nettverk via 4G/3G/2G eller LTE private nettverk for å koble til administrasjonssystemer ved hjelp av IEC104-protokollen.

Typiske nettverksscenarier

Støtter fiberringnettverk, fiberstjernenettverk og Ethernet-stjernenettverk.

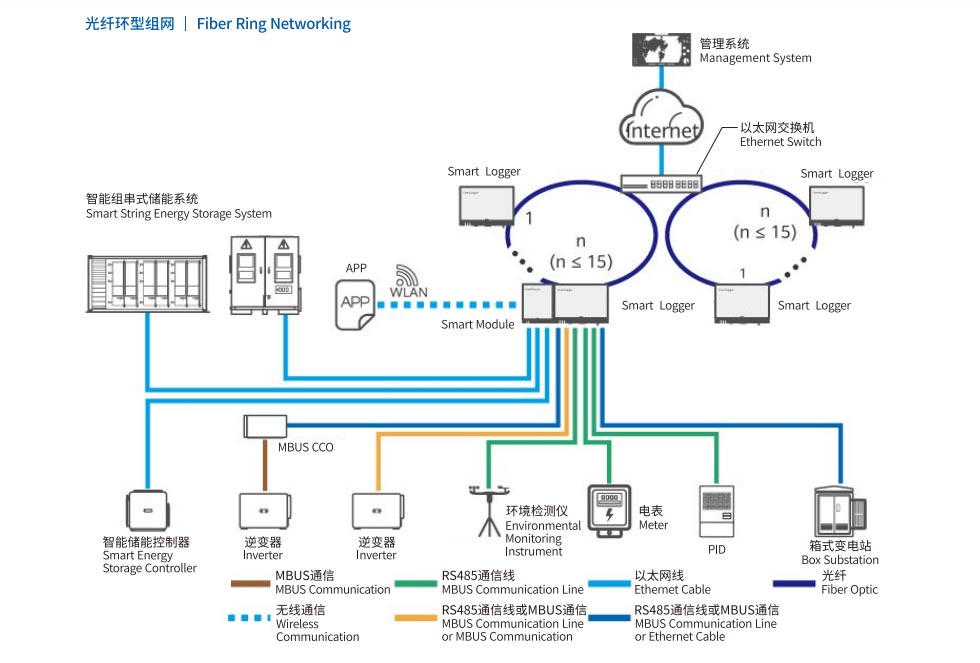

1. Fiberringnettverk

Note:
Fiberringnettverket som består av SmartLoggere kan koble til opptil 15 SmartLoggere, som hver kan koble til invertere, miljøovervåkingsinstrumenter, målere og andre enheter.
Fibersvitsjen må støtte standard RSTP-protokoll og være aktivert. Sett bryterens broprioritet høyere enn 0x8000 av SmartLogger (anbefalt: 0x7000; jo lavere verdi, desto høyere broprioritet). Konfigurasjonen metode for RSTP og broprioritet bør konsulteres med produsenten. Hvis bryteren ikke støtter RSTP, vil fiberringnett må konverteres til kjede- eller stjernetopologi.
Flere fiberringnettverk kan aggregeres gjennom en Ethernet-svitsj og deretter kobles til styringssystemet.

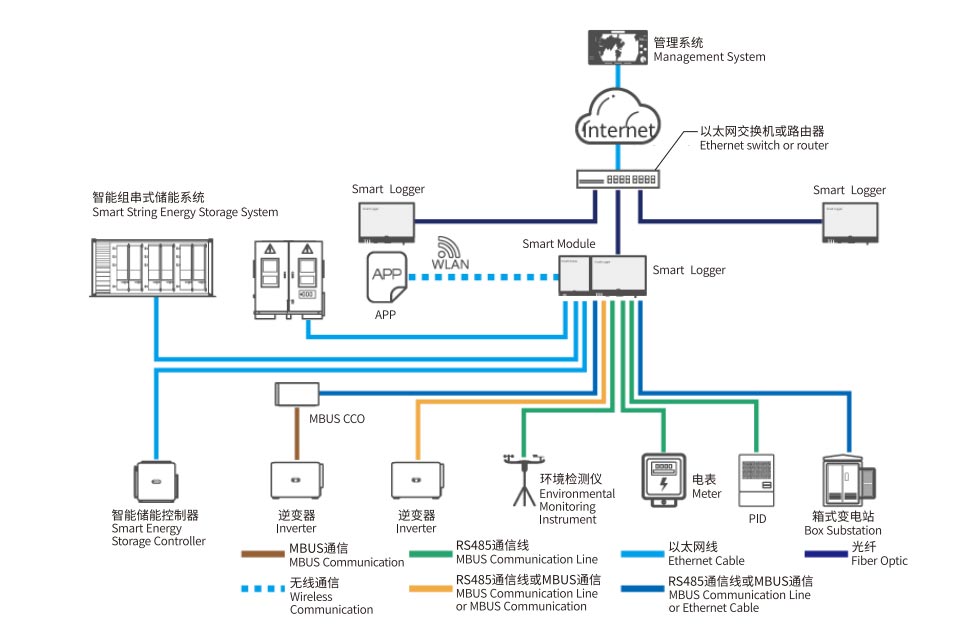

2. Fiber eller Ethernet Star Networking

Note:
Flere SmartLoggere kan aggregeres gjennom en Ethernet-svitsj og deretter kobles til administrasjonssystemet.
Når du kobler SmartLoggers til Ethernet-svitsjen via fiber, er maksimal kommunikasjonsavstand 12 kilometer (med valgfri 100 Mbps optisk modul) eller 10 kilometer (med valgfri 1 Gbps optisk modul); når den er tilkoblet via Ethernet kabel, maksimal avstand er 100 meter.
SmartLogger støtter trådløst nettverk inkludert 4G/3G/2G og LTE private nettverk.

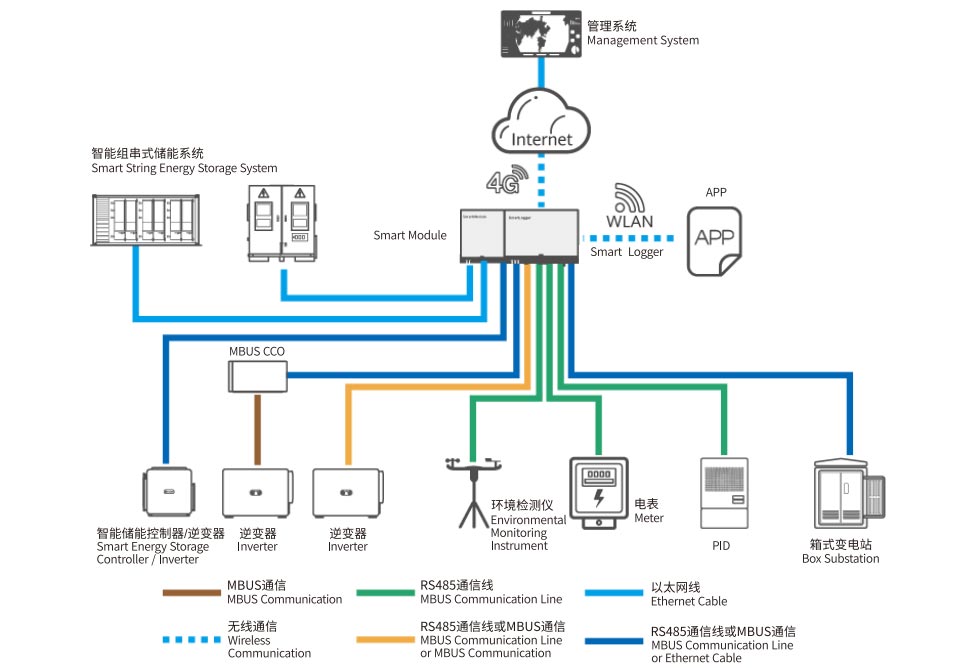

3.4G-nettverk

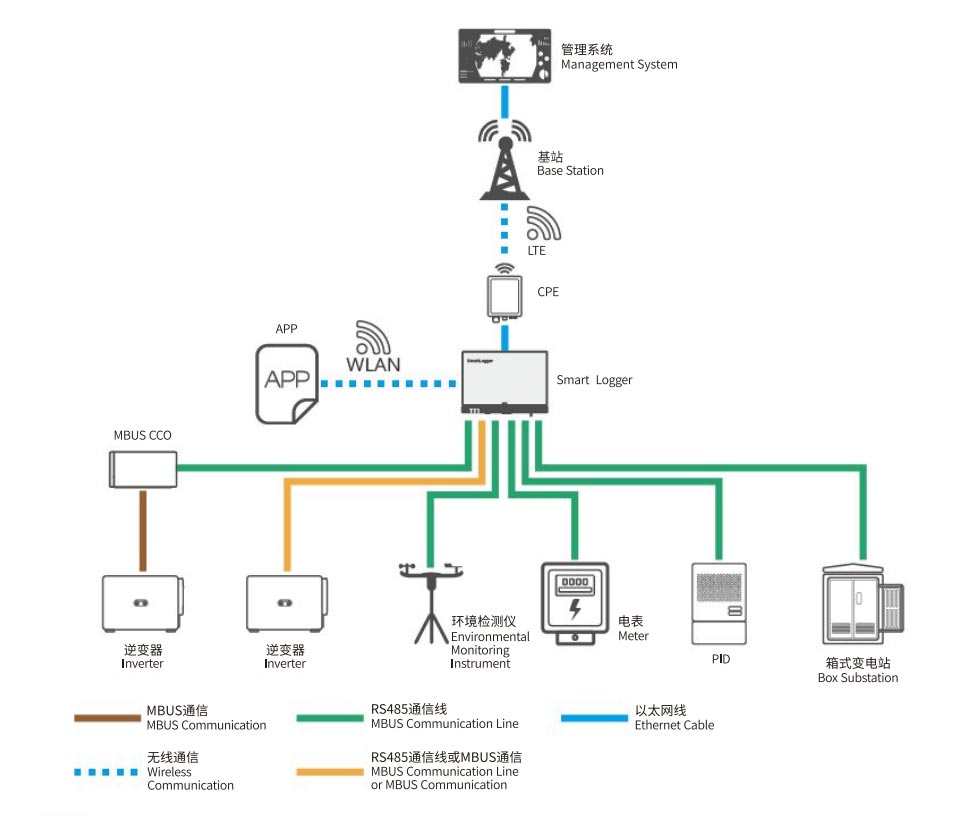

4.LTE Private Network Networking

Note:
WAN-porten til SmartLogger kobles til CPE (kundelokale utstyr) via en POE-modul og en POE-surge beskytter.
IP-adressen til SmartLogger og IP-adressen til CPE må settes innenfor samme subnett.
