1000V DC Combiner Box 4 In 2 Out Isolator type

1000V DC Combiner Box 4 In 2 Out Isolator type, levert av Kina produsenten Zhejiang Soutya New Energy LLC, er en 1000 V DC PV-kombinasjonsenhet med brannhemmende PC-kapsling og IP66-beskyttelse som sikrer høy holdbarhet og pålitelig utendørs ytelse. Enheten integreres kritiske sikkerhetskomponenter inkludert 2 DC overspenningsvernenheter, 8 DC sikringsholdere og 2 likestrømsbrytere av burtype. Den er designet for å leverer omfattende isolasjonsbeskyttelse, lekkasjebeskyttelse og jording beskyttelse i 4-strengs solcelleanlegg.

Teknisk parameter

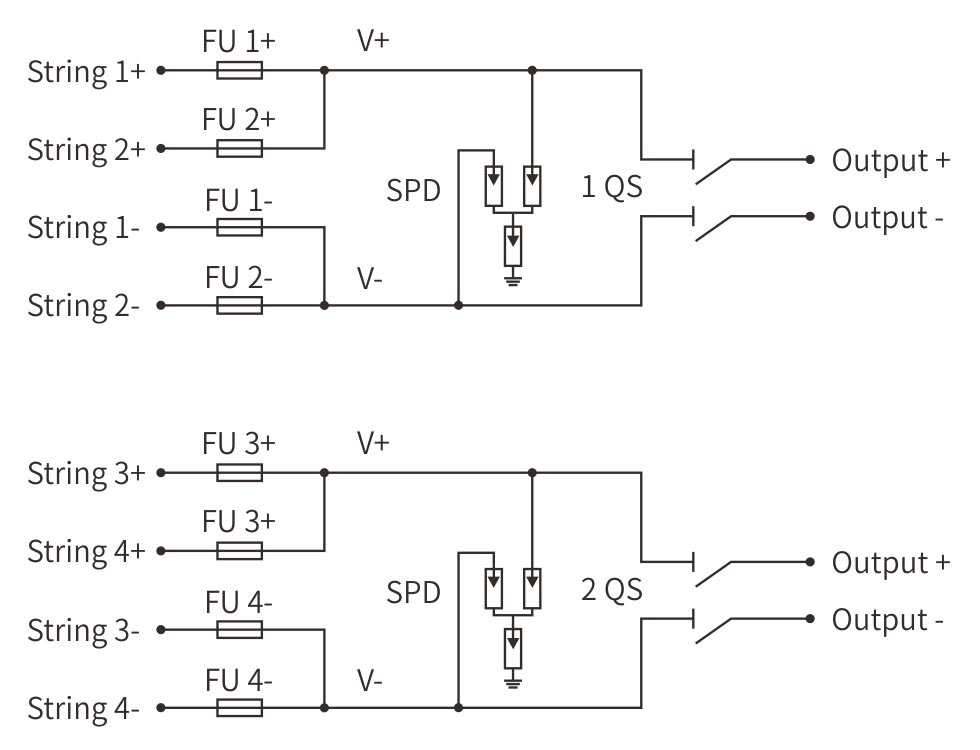

Koblingsskjema

Applikasjonsscenarier

1,4-strengs kommersiell tak

Bygget for store boksbutikker, verksteder og varehus som kjører fire PV-strenger over brede tak. Boksen slår dem sammen til to uavhengige utganger, så én inverter kan mate butikkgulvet mens en annen sikkerhetskopierer kontoret. Tvilling roterende isolatorer gir lock-out på sekunder, og IP66 holder støvstormer og slanger ut.

2.Solar Farm Sub-arrays

Glir inn på kombineringsbord i 1–10 MW solcelleanlegg. Fire sub-arrays kommer inn, to homerun-kabler går ut - hver med sin egen isolator - slik at O&M-mannskaper stenge halve feltet for strengbytte uten å berøre resten. Doble SPD-er svelger lynnedslag i nærheten.

3.High-Power Landbruk

Klips til låvevegger eller pivotvannede åkre der fire strenger driver pumper og korntørkere. Individuelle sikringer per streng stopper en jordfeil i en linje fra å drepe hele avlingens vannforsyning. UV-stabilt IP66-skall ler ved gjødselstøv og daglige nedvaskinger.

4. Solar-lagring hybrider

Monteres på batterihytten: fire strenger inn, utgang A til hybridomformeren, utgang B til MPPT-laderen. Begge veier kan isoleres med en vri på sitt eget håndtak, slik at teknikere kan bytte batterier eller starte omformeren på nytt uten mørkere den kritiske belastningen.

5. Eksterne telekom / off-grid stasjoner

Stropper til stangen bak fire slimline-paneler som mater overflødige DC-ringer for radioer og sensorer. Brannhemmende, IP66 kapsling overlever -40 °C netter og ørkensol, mens de to utgangsbenene holder liv i kommunikasjonsutstyret når den ene siden er nede for service.
