1000V DC Combiner Box 4 In 2 Out MCB type

500/1000V DC Combiner Box 4 In 2 Out MCB type, levert av Kina produsenten Zhejiang Soutya New Energy LLC, er en 1000 V DC PV-kombinasjonsenhet med brannhemmende PC-kapsling og IP66-beskyttelse som sikrer høy holdbarhet og pålitelig utendørs ytelse. Enheten integreres kritiske sikkerhetskomponenter inkludert 2 DC overspenningsvernenheter, 8 DC sikringsholdere, og 2 DC miniatyrbrytere. Den er designet for å levere omfattende overstrøm- og overspenningsvern i 4-strengs solcelleanlegg.

Teknisk parameter

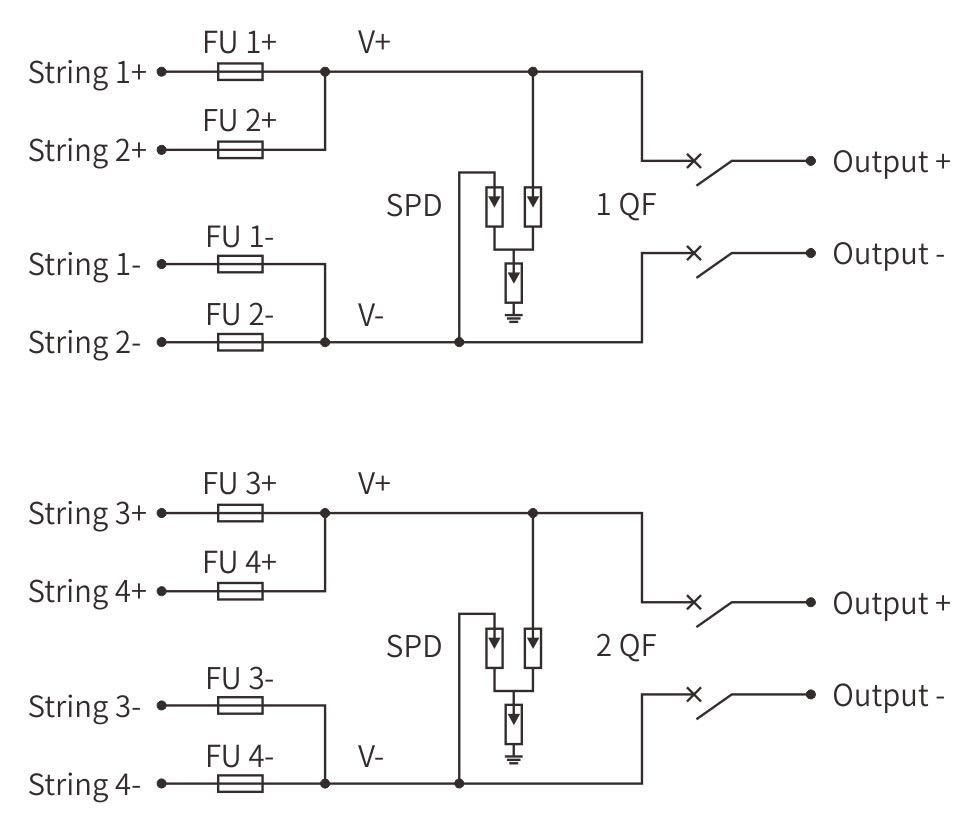

Koblingsskjema

Applikasjonsscenarier

1. Medium-Scale kommersielle og industrielle taksolsystemer

Ideell for kommersielle bygninger (f.eks. fabrikker, varehus, kjøpesentre) med fire PV-strenger som krever konsolidering til to uavhengige utganger kretser. De doble MCB-ene tillater separat kontroll for forskjellige belastninger eller invertere, mens de 8 sikringene (2 per streng) sikrer individuell streng beskyttelse.

2. Solkraftverk med flere underarrayer

Egnet for små til mellomstore solfarmer der fire PV-underpaneler må være kombinert og distribuert til to omformere eller to seksjoner av en større systemet. Konfigurasjonen støtter effektiv energistyring og redundans.

3.Hybrid solar-lagringssystemer med doble utganger

Designet for systemer som integrerer solenergi med batterilagring, hvor to utganger brukes - en for netttilkoplede invertere og en annen for lading av batteri banker. De doble MCB-ene muliggjør sikker frakobling for vedlikehold eller feil isolasjon.

4. Landbruks- og vanningsolprosjekter

Perfekt for store landbruksoppsett som driver flere utstyrssystemer (f.eks. vanningspumper, prosesseringsmaskineri) via to utgangskanaler. Den IP66-beskyttelse sikrer holdbarhet i tøffe miljøer som gårder eller landlige omgivelser områder.

5.Industrielle mikronett og reservekraftsystemer

Optimal for industrianlegg som bruker solcellemikronett med dobbel redundant utganger for kritiske belastninger. De doble MCB-ene gir uavhengig krets kontroll, forbedre systemets pålitelighet og sikkerhet under drift eller vedlikehold.
