1500V Solar DC Frakoblingskombiboks

1500V Solar DC Disconnect Combiner Box, levert av Kina produsenten Zhejiang Soutya New Energy LLC, er en 1500 V DC PV-kombinasjonsenhet med et kabinett av aluminiumslegering og IP66-beskyttelse som sikrer høy holdbarhet og pålitelig utendørs ytelse. Enheten integreres kritisk sikkerhetskomponenter inkludert DC-overspenningsvernenheter, DC-isolatorer og en hoved DC skillebryter. Den er designet for å levere omfattende isolasjon, lekkasje, og jordingsbeskyttelse i solcelleanlegg.

Teknisk parameter

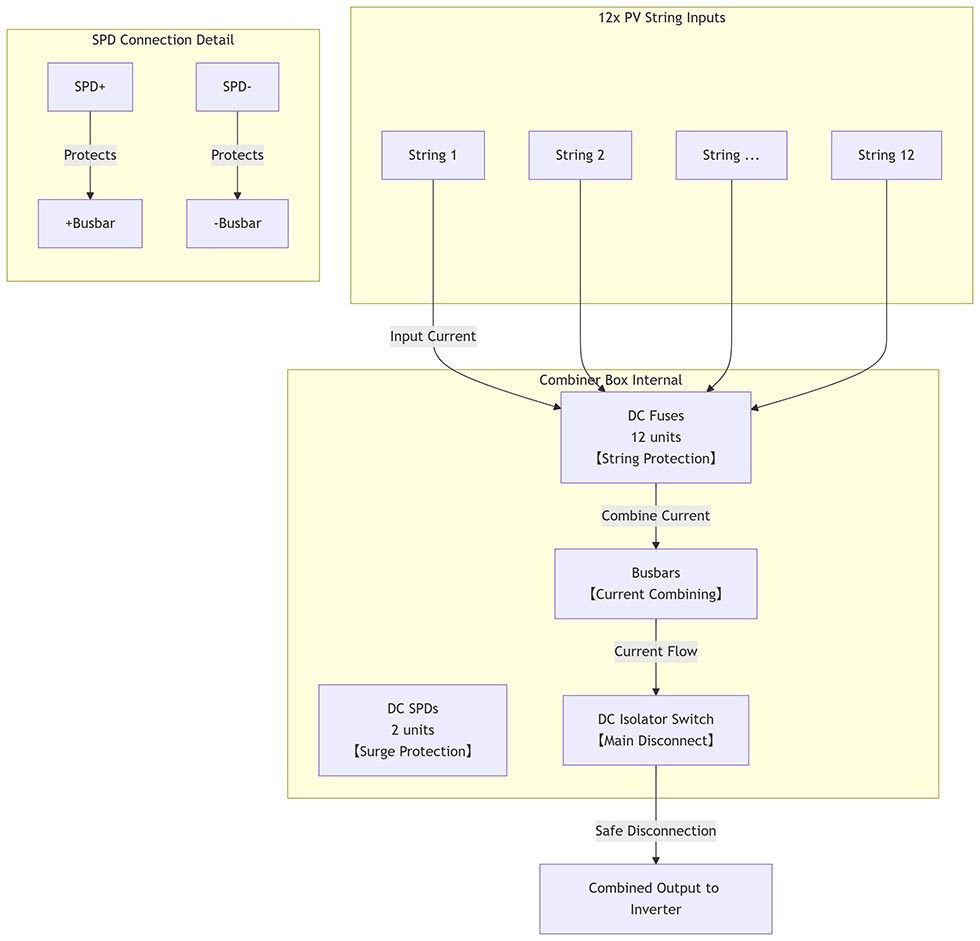

Koblingsskjema

Applikasjonsscenarier

1. PV-felt i nytteskala – Sentral inverteraggregering

Gulvmontert på tverrarmer i stål mellom sporrekker, 12-i-1-boksen konsoliderer et dusin 1500 V-strenger til én hjemmekjøringskabel. Individuell sikring holdere beskytter hver streng mot omvendt strømfeil, mens doble SPD-er (± og PE) klemme lynstøt indusert over lange DC-løp. Det viktigste roterende isolator gir synlig brudd isolasjon ved kombinatoren, tillater vedlikeholdsmannskaper for å stenge hele 1500 V-bussen før arbeid på sentral omformer eller transformator.

2. Store kommersielle hustak – Multi-MPPT-strenggruppering

Installert på ballastbrett på tvers av ekspansive flate tak, mater enheten 12 separate strenger i en enkelt MPPT-inngang på en 250 kW omformer. Strengenivå fusing forhindrer feilutbredelse mellom arrays, og isolatoren gir elektrikere et lokalt frakoblingspunkt under omformerbytte eller IR-skanning inspeksjoner, noe som eliminerer behovet for å stenge hele taket.

3.Agrovoltaiske installasjoner – Forhøyede sporkombinatorer

Opphengt på pylonstrukturer over avlingsrekker samler innhegningen seg kraft fra forhøyede bifacial-moduler. IP66 tetningsblokker vanningsspray og støv, mens doble SPD-er beskytter mot sommertordenvær som er vanlige i landlige sletter. Isolatorbryteren gjør det mulig for bønder å koble ut likestrøm på en sikker måte kretser før justering av trackertilt eller service på vanningsbommer.

4.Industrielle mikronettverk – DC-koblede lagringsfronter

Sokkelmontert i kanten av solcellebilporter knyttet til batteribeholdere, kombinereren slår sammen 12 strenger til en 1500 V DC-buss som mater PCS-ladere. Samleskinner klassifisert 400 A kontinuerlig håndtak lagring lading/utlading syklus, og Isolatoren gir nødavstengning for brannmenn når den er integrert med mikronettets lysbuefeildeteksjonssystem.

5. Eksterne solenergianlegg i ørkenen – langstrengede knutepunkter for tøffe miljøer

Festet på betongputer midt i ørkenarrayer, tåler boksen 55 °C omgivelsestemperatur og vindblåst sand. Tvilling-SPD-er beskytter mot lynnedslag i fjerne avstand på kilometer med DC-kabling, mens hovedisolatoren tillater nattetid lock-out uten omformereksponering, noe som sikrer minimal nedetid under modulen rengjøring eller bytte av sporingsmotor.
