Hvorfor er 200-4000A knivbryter et kritisk valg for høystrømsisolasjon

Abstrakt:Pålitelig isolasjon er avgjørende i industriell distribusjon, energilagring, solcelleanlegg, generatorinstallasjoner og andre høystrøms elektriske applikasjoner. De200-4000A knivbryterfraSoutyaer designet for å gi pålitelig svitsjing og synlig bruddisolasjon for lavspente kraftsystemer. Med robust konstruksjon, bladkonfigurasjoner for ulike strømklassifiseringer, tinnbelagte ledende komponenter og samsvar med GB/T 14048.3 og IEC/EN 60947-3, kan denne typen knivbrytere støtte krevende elektrisk isolasjonskrav samtidig som den forenkler vedlikeholdet og forbedrer driftssikkerheten.

Innholdsfortegnelse

• Hva er en 200-4000A knivbryter?
• Hvorfor er høystrømsisolering viktig?
• Hva er hovedfunksjonene til 200-4000A knivbryter?
• Hva er hovedspesifikasjonene og konfigurasjonene?
• Hvor kan en 200-4000A knivbryter brukes?
• Hvordan bør du velge riktig knivbryter?
• Hvordan kan du forbedre installasjons- og vedlikeholdssikkerheten?
• Ofte stilte spørsmål
• Konklusjon

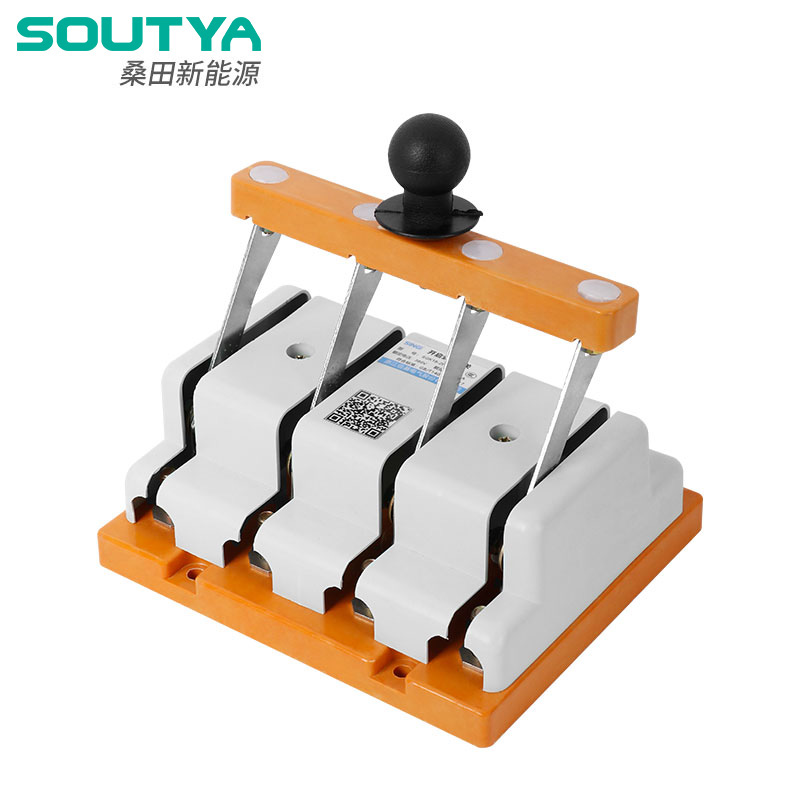

Hva er en 200-4000A knivbryter?

A 200-4000A knivbryterer en høystrømskoblings- og isolasjonsenhet beregnet på elektriske distribusjonssystemer med lav spenning. I motsetning til en konvensjonell kontrollbryter designet primært for hyppig drift, gir en knivbryter et tydelig fysisk skille mellom ledende komponenter når den åpnes. Denne synlige isolasjonen kan være spesielt verdifull under elektrisk inspeksjon, service, vedlikehold og lockout/tagout-prosedyrer.

SYK18-serien levert av Soutya dekker høystrømsapplikasjoner og er designet for bruk i distribusjonsbokser, kontrollpaneler, hovedfrakoblingsposisjoner, energilagringssystemer, solcelleutstyr, bussseksjoner og generatorrelaterte installasjoner. Produsentens publiserte spesifikasjoner identifiserer GB/T 14048.3 og IEC/EN 60947-3 som gjeldende standarder.

For innkjøpsteam er nøkkelverdien til dette produktet ikke bare dets høye nåværende vurdering. Bryteren kombinerer strømføringsevne med en enkel mekanisk struktur og synlig bruddisolasjon, noe som gjør den egnet for applikasjoner der vedlikeholdspersonell trenger et klart identifiserbart isolasjonspunkt.

Hvorfor er høystrømsisolering viktig?

Etter hvert som elektriske anlegg blir større, blir også konsekvensene av en feil isolasjonsprosedyre mer alvorlig. Industrianlegg, energilagringssystemer for batterier, PV-installasjoner og generatorsystemer kan involvere betydelige driftsstrømmer. En riktig valgt isolasjonsenhet hjelper til med å etablere et kontrollert separasjonspunkt før vedlikeholdsarbeidet starter.

En høystrøms knivbryter kan gi flere praktiske fordeler:

• Tydelig isolasjon:Den fysiske bladposisjonen gir en lett gjenkjennelig åpen tilstand.
• Vedlikeholdsstøtte:Et dedikert frakoblingspunkt kan forenkle planlagte serviceprosedyrer.
• Høystrømskompatibilitet:Modeller kan velges i henhold til gjeldende krav til installasjonen.
• Mekanisk enkelhet:Den grunnleggende driftsmekanismen kan redusere avhengigheten av komplekse elektroniske kontrollsystemer.
• Systemintegrasjon:Knivbrytere kan integreres i distribusjonsskap, samleskinnesystemer, ESS-utstyr og generatorapplikasjoner.

Soutya beskriver for eksempel bruksområder i 0,4 kV energilagringsskap hvor bryteren kan installeres etter hovedbryteren for å skape et synlig isolasjonsgap etter PCS-avstenging.

Hva er hovedfunksjonene til 200-4000A knivbryter?

Ytelsen til en høystrøms knivbryter avhenger av mer enn dens nominelle strømstyrke. Kontaktstruktur, trykk, ledende materialer, mekanisk konfigurasjon og installasjonsforhold påvirker langsiktig pålitelighet.

1. Ulike bladkonfigurasjoner

I følge Soutyas produktinformasjon bruker 200A- og 400A-versjoner enkeltblad, mens 600A-, 1000A- og 1500A-versjoner bruker doble blader. Denne konfigurasjonen gjør at den ledende strukturen kan tilpasses ulike strømnivåer og mekaniske krav.

2. Forbedret kontakttrykk

Bladfjærer er installert på begge sider av bladene for å opprettholde kontakttrykket. Stabilt kontakttrykk er viktig fordi dårlig kontakt kan øke motstanden, generere varme og redusere elektrisk pålitelighet.

3. Tinnbelagte ledende komponenter

Bladene, koblingsplatene og kontaktene er tinnbelagte. Denne overflatebehandlingen er ment å forbedre overflatebeskyttelsen og kontaktytelsen til ledningsforbindelser, noe som er spesielt relevant i krevende elektriske miljøer.

4. Synlig-Break Isolasjon

En av de mest praktiske fordelene med en knivbryter er muligheten til å visuelt bekrefte at den ledende banen er separert. Denne funksjonen er spesielt nyttig der vedlikeholdspersonell trenger en åpenbar fysisk indikasjon på isolasjon.

5. Høystrøms designfleksibilitet

For større installasjoner kan strømstyrken strekke seg til tusenvis av ampere. Dette gjør produktkategorien relevant for høykapasitets samleskinnesystemer, stort energilagringsutstyr, forsyningsinfrastruktur og generatorapplikasjoner.

Hva er hovedspesifikasjonene og konfigurasjonene?

Ved vurdering av en200-4000A knivbryter, bør kjøpere sammenligne elektrisk karakter, bladarrangement, tiltenkt bruk, installasjonsposisjon og gjeldende standarder i stedet for å velge en modell basert utelukkende på det maksimale gjeldende antallet.

Siden den publiserte produktsiden ikke gir alle detaljerte elektriske parametere for hver klassifisering opp til 4000A, bør kjøpere be om det nøyaktige tekniske databladet for nødvendig strøm, spenning, polarrangement, installasjonsmetode og applikasjon før de legger inn en produksjonsordre.

Hvor kan en 200-4000A knivbryter brukes?

Det brede strømområdet gjør denne typen brytere egnet for flere elektriske applikasjoner med høy strøm. Soutya identifiserer spesifikt flere representative scenarier.

Industrielle energilagringssystemer

I industrielle ESS-skap kan knivbryteren fungere som et synlig brudd-isolasjonspunkt etter hovedbryteren. Dette gjør at teknikere kan etablere et klart identifiserbart separasjonspunkt under vedlikehold.

Isolasjon av lavspent bussseksjon

Storstrømsversjoner som 2000A, 2500A og 3150A kan brukes til isolasjonsapplikasjoner. Soutya beskriver disse konfigurasjonene som egnet for lavspenningsbusseksjonsapplikasjoner der mekanisk isolasjon er viktig.

PV Combiner Box-applikasjoner

Tilpassede konfigurasjoner kan brukes for DC-isolasjon i solcelleanlegg. Når den brukes i et PV-miljø, må imidlertid bryteren velges spesifikt for systemspenning, DC-svitsjekrav, lysbuekarakteristikk og gjeldende standarder.

Generator og verktøyisolasjon

Knivbrytere kan også plasseres oppstrøms for automatisk overføringsbryterutstyr i generatorapplikasjoner. Et fysisk isolasjonspunkt kan bidra til å forhindre utilsiktet tilbakemating under vedlikeholdsoperasjoner. Soutya identifiserer en 3150A-konfigurasjon for generatorsystemer som ett applikasjonseksempel.

Hvordan bør du velge riktig knivbryter?

For ingeniør- og innkjøpsteam krever valg av riktig modell en vurdering på systemnivå. Vurder følgende faktorer:

1. Merkestrøm:Bestem den kontinuerlige driftsstrømmen og nødvendig designmargin.
2. AC eller DC-applikasjon:Bekreft om den valgte konfigurasjonen er spesielt egnet for den tiltenkte strømtypen og spenningen.
3. Spenningsklassifisering:Bekreft kompatibilitet med den faktiske systemspenningen.
4. Krav til kortslutningsmotstand:Vurder den potensielle feilstrømmen og nødvendig tåletid.
5. Bladkonfigurasjon:Bekreft om et enkelt- eller tobladsarrangement er passende.
6. Installasjonsdimensjoner:Sjekk skapplass, samleskinnearrangement, terminaler og betjeningsadkomst.
7. Driftsmetode:Vurder håndtaksplassering, frontbetjening, forrigling og krav til låsing/tagout.
8. Standarder og sertifisering:Bekreft samsvar med standardene som kreves av destinasjonsmarkedet og prosjektet.

Det er også viktig å skille en knivbryter fra en effektbryter. En knivbryter er primært valgt for koblings- og isolasjonsfunksjoner og bør ikke automatisk betraktes som en erstatning for overstrøms- eller kortslutningsbeskyttelse. Systemdesignere bør koordinere det med passende oppstrøms og nedstrøms beskyttelsesanordninger.

Hvordan kan du forbedre installasjons- og vedlikeholdssikkerheten?

Selv en robust knivbryter kan yte dårlig hvis den er feil installert eller mangelfullt vedlikeholdt. Elektriske ingeniører og vedlikeholdsteam bør følge produsentens installasjonsinstruksjoner og gjeldende elektriske sikkerhetsforskrifter.

• Kontroller at brytervurderingen samsvarer med de faktiske systemkravene.
• Sørg for at alle koblinger er skikkelig strammet i henhold til produsentens spesifiserte krav.
• Inspiser kontaktflatene med jevne mellomrom for forurensning, oksidasjon, overoppheting eller unormal slitasje.
• Kontroller at betjeningsmekanismen beveger seg jevnt uten overdreven motstand.
• Oppretthold tilstrekkelig klaring og unngå utilsiktet kontakt med strømførende komponenter.
• Bruk passende lockout/tagout-prosedyrer under vedlikehold.
• Bruk aldri en bryter utenfor dens spesifiserte elektriske klassifisering eller bruksforhold.

For kritiske installasjoner bør periodisk inspeksjon inkluderes i stedets forebyggende vedlikeholdsprogram. Enhver unormal temperaturøkning, misfarging, skadet isolasjon, løs forbindelse eller mekanisk deformasjon bør undersøkes av kvalifisert personell.

Ofte stilte spørsmål

Hvilke gjeldende klassifiseringer er tilgjengelige for 200-4000A knivbryter?

Produktserien dekker et bredt spekter av 200-4000A. Den publiserte siden identifiserer spesifikt enkeltbladskonfigurasjoner for 200A og 400A og tobladskonfigurasjoner for 600A, 1000A og 1500A. For høyere gjeldende krav, bør kjøpere bekrefte nøyaktig modell og konfigurasjon med produsenten.

Hvilke standarder følger SYK18 knivbryter?

Soutya opplyser at SYK18-serien er designet i henhold til GB/T 14048.3 og IEC/EN 60947-3. Prosjektspesifikke sertifiserings- og samsvarskrav bør fortsatt bekreftes før anskaffelse.

Kan en knivbryter erstatte en effektbryter?

Ikke generelt. En knivbryter er hovedsakelig beregnet for kobling og isolering. Strømbrytere gir beskyttelsesfunksjoner som avbrudd av overbelastning og kortslutningsforhold. De to enhetene kan fungere sammen som en del av et koordinert elektrisk beskyttelsessystem.

Hvor er en høystrøms knivbryter vanligvis installert?

Typiske bruksområder inkluderer industrielle ESS-skap, lavspent bussseksjoner, PV elektrisk utstyr, distribusjonsbokser, kontrollpaneler, generatorsystemer og hovedfrakoblingsposisjoner.

Hva bør jeg bekrefte før jeg kjøper en 200-4000A knivbryter?

Bekreft merkestrøm, driftsspenning, AC/DC-applikasjon, polarrangement, krav til kortslutningsmotstand, installasjonsdimensjoner, tilkoblingsmetode, driftsmekanisme, standarder og eventuelle prosjektspesifikke sertifiseringskrav.

Konklusjon

De200-4000A knivbryterer en praktisk løsning for høystrømskobling og synlig elektrisk isolasjon hvor pålitelig mekanisk drift og tydelig vedlikeholdsseparasjon er viktig. Soutyas SYK18-serie kombinerer flere strømkonfigurasjoner, bladfjærkontakttrykk, tinnbelagte ledende komponenter og applikasjoner som spenner over industrielle ESS, PV-systemer, lavspentbusseksjoner og generatorinstallasjoner. For ingeniører og innkjøpsfagfolk bør valg av riktig modell alltid begynne med de faktiske elektriske parametrene og sikkerhetskravene til prosjektet.

Hvis du kjøper en pålitelig høystrømsisolasjonsløsning for et industrielt, kommersielt, PV-, ESS- eller generatorprosjekt,kontakt ossfor å diskutere din nødvendige strømklassifisering, spenning, konfigurasjon, bruksforhold og tekniske spesifikasjoner. Soutya kan hjelpe deg med å vurdere den passende knivbryterløsningen for ditt elektriske system og gi profesjonell støtte for dine anskaffelseskrav.
