Ekstern DC isolatorbryter

SYDSE-32 ekstern DC-isolatorbryter, levert av Kina-basert produsent Zhejiang Soutya New Energy LLC, er en 300–1500 V DC, 32 A ikke-polarisert dreiebryter med 8 mm kontaktgap og dobbeltbrytende roterende kontakter for rask lysbueslukking.den er konstruert for pålitelig manual isolasjon i PV-kombinasjonsbokser, batteristrenger og energilagringssystemer.

Karakteristisk

Ikke-polaritet
IP66 beskyttelse
Kort bue
Flammehemmende materiale
Roterende kontakt med selvrensende design

Applikasjonsscenarier

1.PV strengkombinasjonsbokser

Montert mellom innkommende strenger og DC-bussen gir isolatoren installatører et synlig, låsbart knekkpunkt for sikkert strengvedlikehold eller rask avstenging under feiltilstander.

2. Batteri-energilagringsstativer

Plassert på hver klynges positive og negative ben, tillater den teknikere å isolere individuelle batteristativ uten å slå av hele banken, støtter hot-swap-service og brannsikkerhetsprotokoller.

3. Containeriserte ESS-sklier

Brukes som den manuelle DC-frakoblingen på skliens yttervegg, IP66 huset tåler nedvasking og støv mens 8 mm kontaktgap møter 1500 V isolasjonskrav for NEC 690.35 og IEC 60364-5-53.

4.EV hurtigladeskap

Den ikke-polariserte, toveis utformingen avbryter 800–1000 V DC på en sikker måte kobling mellom ladermodul og batteripakke, muliggjør nødstopp eller modulbytte uten lysbueskader.

5. Rooftop kommersielle omformere

Installert rett under omformeren, kan dreiehåndtaket låses inn AV-posisjonen for låsing/tag-out under omformerbytte eller buefeil-service, eliminerer behovet for å klatre til takkantkombinatoren boks.

Teknisk parameter

Kablingsparametere

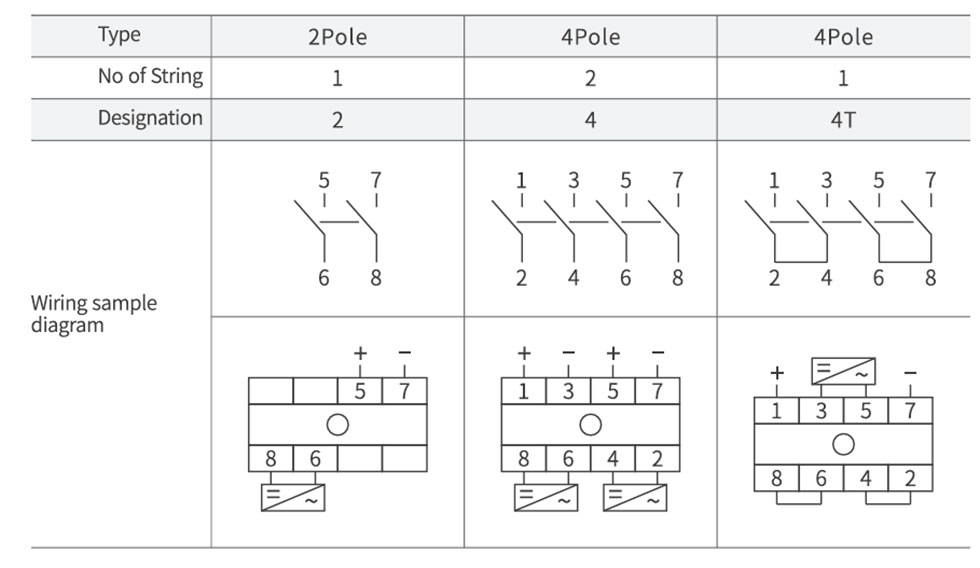

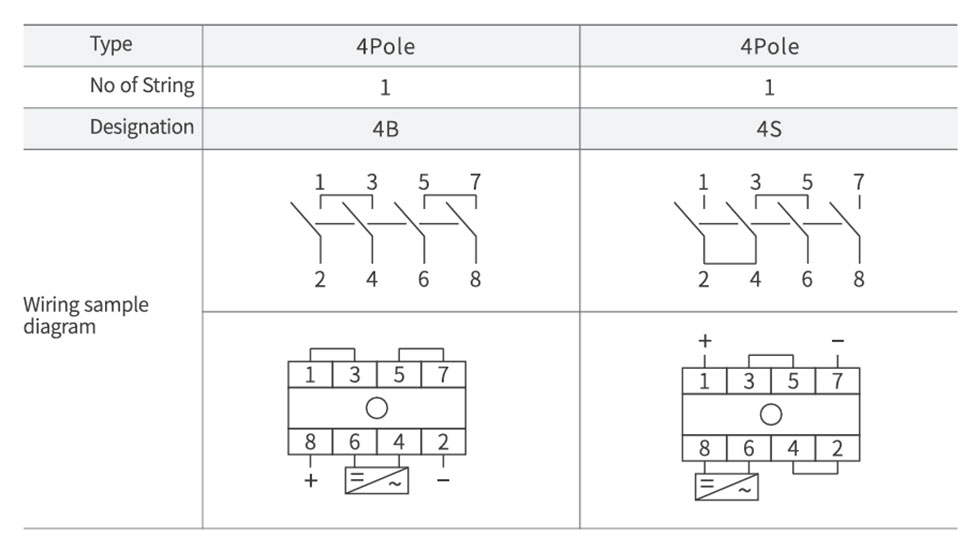

Ledningsskjema

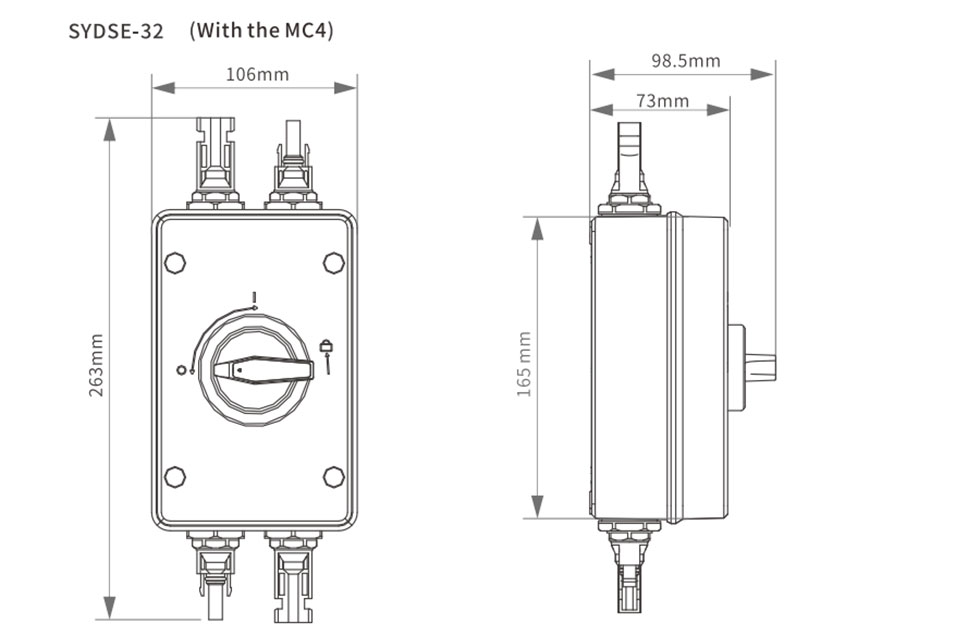

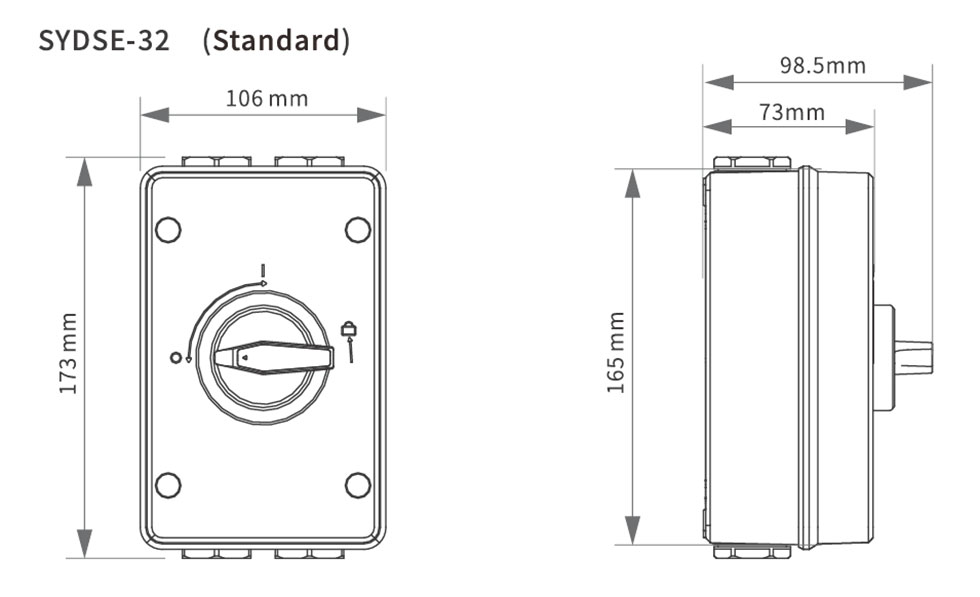

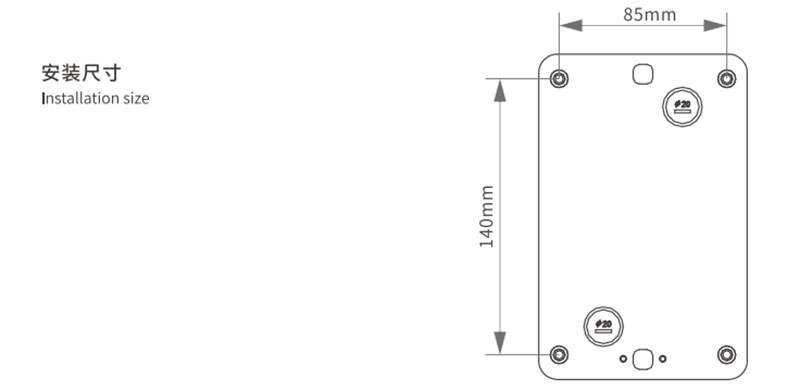

Utseende og installasjonsmål
