Isolatorbryter av DC-uttrekkingstype

SYDSC-32 DC Drawout-Type Isolator Switch, levert av Kina-basert produsent Zhejiang Soutya New Energy LLC, er en 1500 V DC, 32 A roterende isolator med dobbeltbrytende, roterende kontakter som sikrer rask lysbueslukking og høy pålitelighet. Med en 1200 A kortslutningssikker vurdering og en 8 mm kontaktgap, den er designet for sikker kretsisolasjon i solcellekombinator bokser, batteristrenger og energilagringssystemer.

Karakteristisk

Dobbelt-kontakt roterende tilkobling
IP66 beskyttelse
Ikke-polaritet
Kort bue
Flammehemmende materiale

Applikasjonsscenarier

1.PV kombibokser

Montert mellom strenger og omformeren, dreiehåndtaket samtidig kobler fra positive og negative ledere; dobbeltbruddskontaktene gi 1500 V DC lysbuefri isolasjon og gi installatørene det synlige bruddet nødvendig for sikkert vedlikehold.

2. Batterienergilagring DC-paneler

Installert på batteri-klynge samleskinnen, kan isolatoren avbryte DC-strøm på batterisiden i en enkel, rask bevegelse; dens 1200 A kortslutning make-proof rating tåler reverserte feilstrømmer i nødstilfelle nedleggelser.

3. Hurtigladende hauger

Inne i 800 V hurtigladere skiller den 4-polede versjonen to uavhengige batterimater. Den ikke-polare designen støtter toveis lading/utlading, mens IP66-kapslingen sikrer langsiktig utendørs pålitelighet.

4.Commercial & Utility-Scale Inverter DC sider

Når en omformer trenger service eller utskifting, gir SYDSC-32 en klar beskjed bruddpunkt, forhindrer lysbueskader på terminaler, og opererer fra –40 °C til +85 °C for ørkener eller høytliggende planter.

5. Underenheter for lagring av beholdere

Brukes som en vedlikeholdsbryter på klyngenivå sammen med sikringer eller brytere, det skaper et to-trinns isolasjonsskjema – sikring pluss isolator – som begrenser strømbrudd omfang og forbedring av den generelle systemtilgjengeligheten.

Teknisk parameter

Kablingsparametere

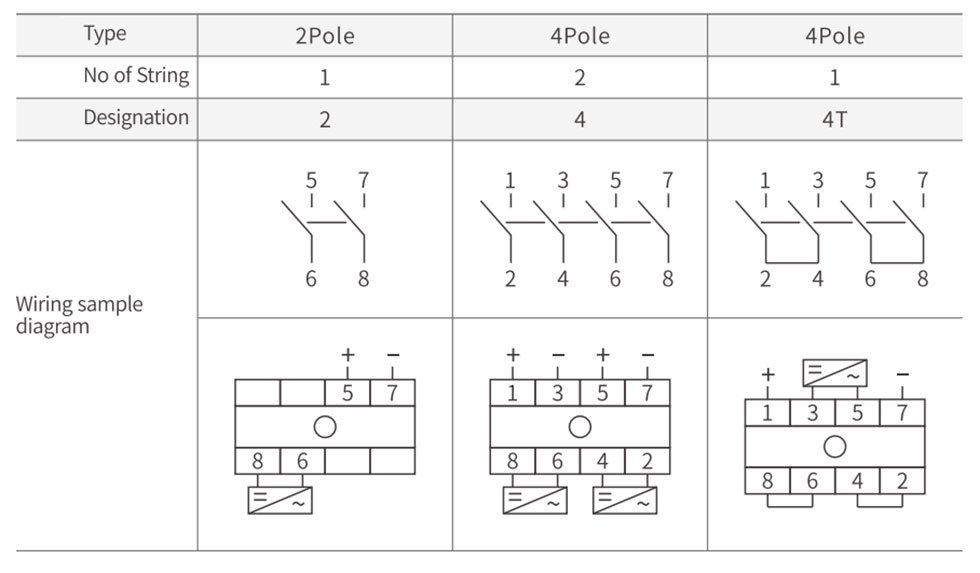

Koblingsskjema

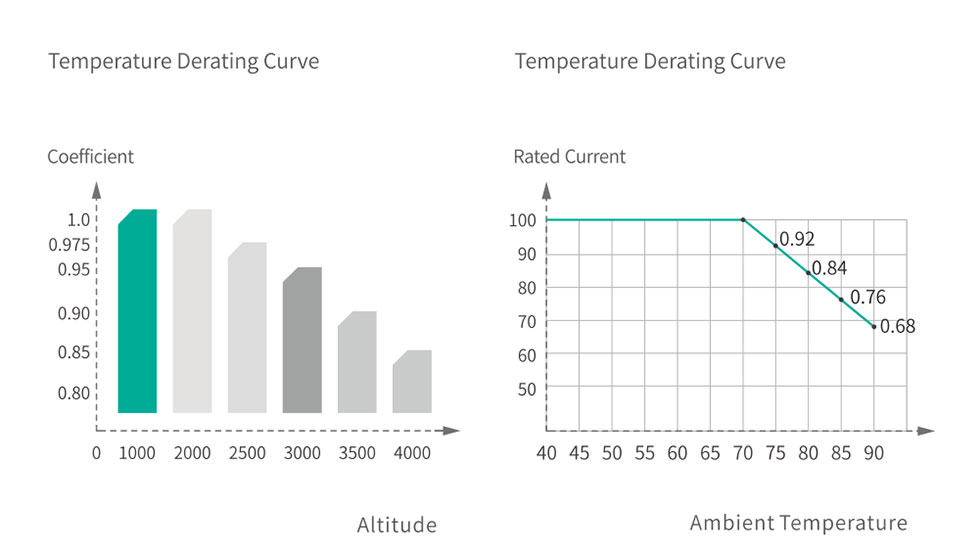

Reduksjonskurve

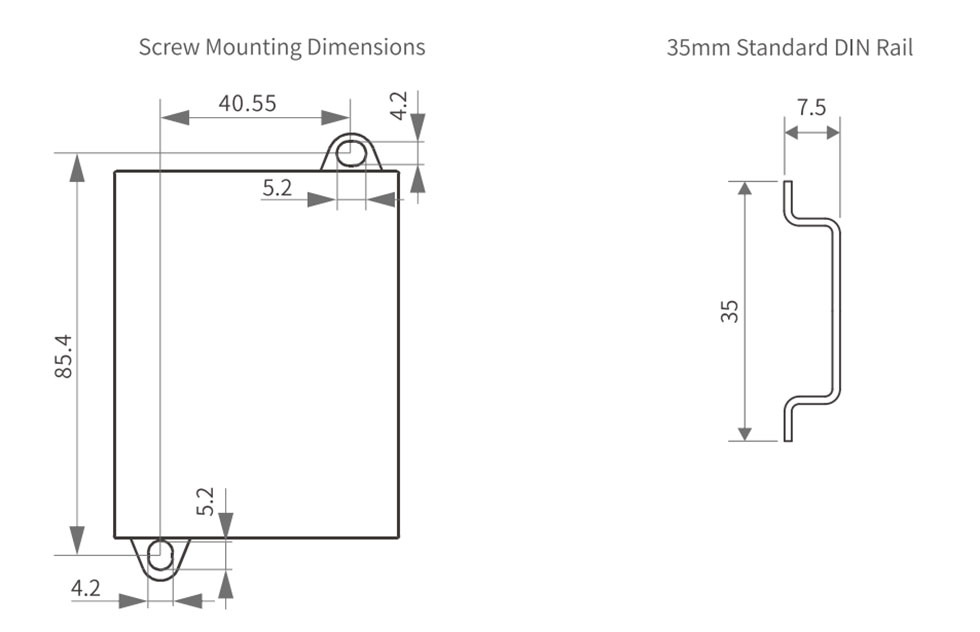

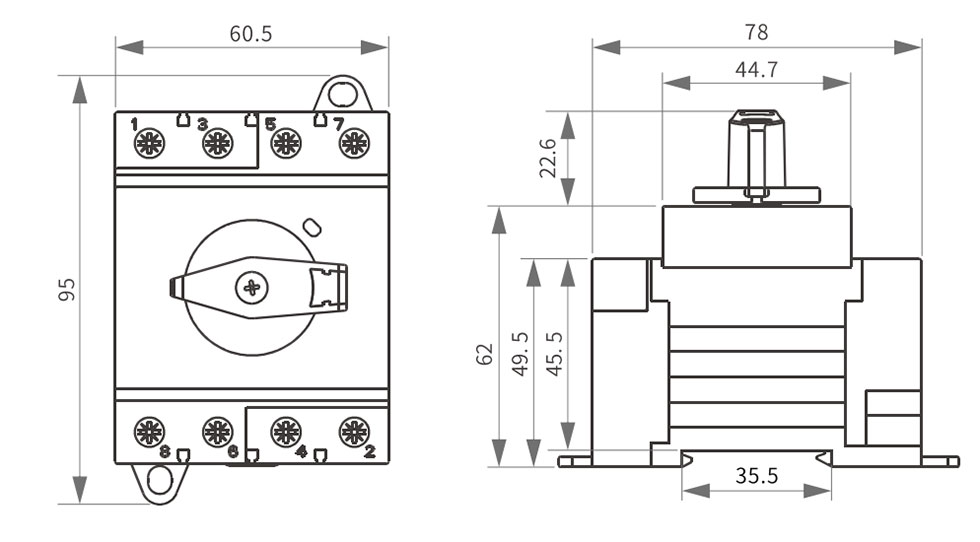

Utseende og installasjonsmål
