1500V DC overspenningsbeskyttelsesenhet

SYS5-40P 1500V DC overspenningsvern, levert av Kina-basert produsenten Zhejiang Soutya New Energy LLC, er en 500–1500 V DC, T2-klasse SPD med 40 kA maksimal utladningsstrøm og ≤5,2 kV spenningsbeskyttelse nivå, med en feilsikker termisk frakobling og fjernkontroll signalkontakt for SCADA-integrasjon, konstruert for bølgeimmunitet i PV-matriser i bruksskala, containerisert BESS og høyeffekts EV-lading infrastruktur.

Applikasjonsscenarier

1.Utility-skala 1500 V solcelleanlegg

Inne i DC-skapet på 3,3 MW inverterstasjoner, én SPD per MPPT-inngang beskytter mot direkte og indirekte lyn. 5,2 kV beskyttelsesnivå møter 6 kV isolasjonskoordinering, mens fjernkontaktutgangen mates anlegget SCADA for sentralisert overvåking.

2. Containerisert BESS (2–5 MWh)

På 1200–1500 V batteriklyngebussen er SPD-en skinnemontert ved siden av sikringer; dens termiske frakobling tørr-kontakt er sløyfe i PCS nødstoppkrets, som øyeblikkelig blokkerer omformeren hvis SPD svikter og forhindrer bueutbredelse.

3.1500 V ultraraske ladehuber ≥360 kW

Både likeretterskapet 1500 V bussen og 1000 V batteribyttebilen kretsen er parallelt med SPD-er, og begrenser 2 kV/µs bratte frontoverspenninger fra høyeffektskontaktorer og sikring av 1700 V IGBT-moduler.

4.Agro-PV sporingssystemer i fjellterreng

Spormotormatere (1000 V) går sammen med 1500 V-strenger lenge avstander; SPD, installert i sporingskoblingsboksen, forhindrer indusert overspenning fra kobling til strengene og unngår PID og kombineringsboks isolasjonsbrudd.

5. Offshore PV boosterplattformer

I oversiden 1500 V DC samlepanel, nikkelbelagte kobberterminaler med anti-salt-spray belegg brukes. Fjernsignalet konverteres via fiberoptikk til kontrollsenteret på land, som muliggjør overspenningsstatus i sanntid overvåking 40 km fra land.

Teknisk parameter

Merk: T2 kategori SPD brukes primært i hovedinngående skap til distribusjonssystemer.

Tilbehør enhet

Feilisoleringsenhet

Overspenningsvernet er utstyrt med en feilisolasjonsbeskyttelsesenhet. Når beskytteren går i stykker på grunn av overoppheting, kan denne enheten koble den automatisk fra strømnettet mens du gir en indikasjonssignal. Når beskytteren fungerer normalt, vises indikatoren vinduet viser grønt; etter feilisolering viser vinduet rødt.

Alarm fjernsignalenhet

Beskytteren kan produseres med fjernsignalkontakter. Denne enheten inkluderer et sett med normalt åpne og normalt lukkede kontakter. Når beskytteren fungerer normalt, er den normalt lukkede kontakten koblet inn. Hvis en eller flere moduler av beskytteren svikter, vil kontakten bytte fra normalt lukket til normalt åpent, aktiverer den normalt åpne kontakten til sende ut et feilsignal.

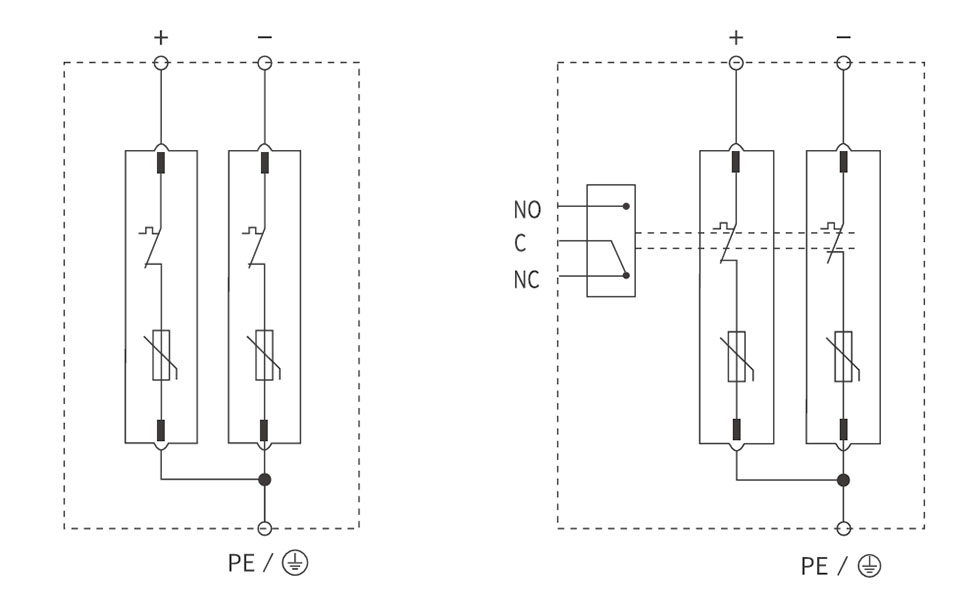

Koblingsskjema

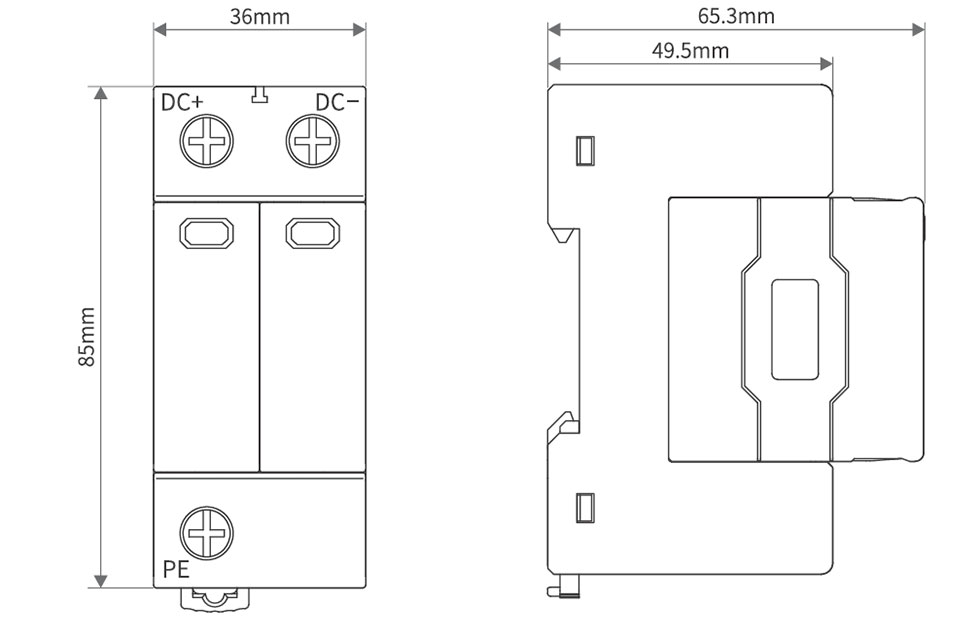

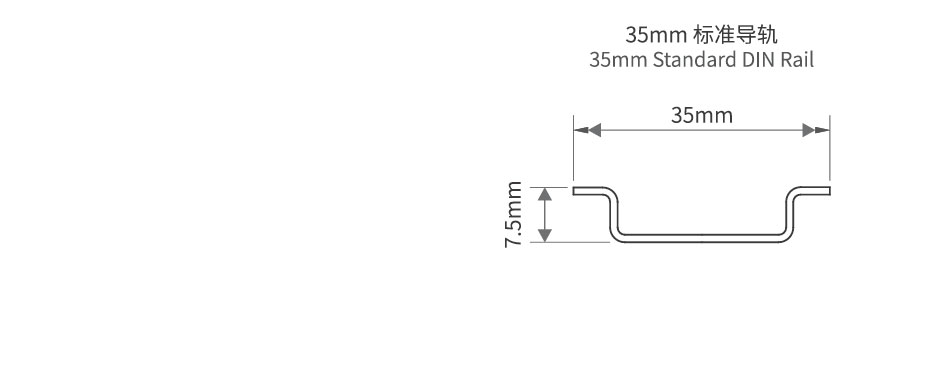

Utseende og installasjonsmål
