DC 1000V sikringsholder

SYF5-DC 1000V sikringsholder fra Soutya tilbyr pålitelig beskyttelse med CE-sertifisering. Kontakt oss i dag for et konkurransedyktig tilbud!, levert av den kinesiske produsenten Zhejiang Soutya New Energy LLC, gir 1000 V DC, 2–32 A beskyttelse med 20 kA brytekapasitet for solcellekombinasjonsboks.
Nøkkelfunksjoner
Lysindikasjon, kjenner tydelig tilstanden til sikringsledningen.
Åpne håndtaket, det kan trekkes oppover, lettere å skifte ut sikringsledningen.
Nagle pluss ultralydsveising mer solid, ledninger deler seg ikke.
Applikasjon i PV-kombinasjonsboks.

Send forespørsel

produktbeskrivelse

SYF5-3DC 1000V Sikringsholder fra Soutya tilbyr pålitelig beskyttelse med CE-sertifisering. Kontakt oss i dag for et konkurransedyktig tilbud! fra den kinesiske produsenten Zhejiang Soutya New Energy LLC er en 1000 V DC, 2–32 A, 20 kA bryterenhet for 3-15kW bolig-PV kombineringsboks .

Karakteristisk

SYF5-seriens sikringsskall er laget av PA66-materiale med høyt smeltepunkt, som er sikrere og mer pålitelig.
Den smeltbare kjernen er en smelte med variabel tverrsnitt laget av ren sølvplate innkapslet i et smelterør laget av høyfast porselen. Smeltingen røret er fylt med kjemisk behandlet høyrent kvartssand og spesial behandlede kjemikalier som lysbueslukkemidler. De to endene av smelten er fast koblet til endestykkene ved punktsveising.

Applikasjonsscenarier

1. PV på taket (3–15 kW)

Passer 1000 V DC strengbokser for enfase 5–10 kW eller trefase 10–15 kW systemer; 10,3 × 38 mm sikringslenker matcher vanlige 6–25 A strengsikringer.

2. Liten carport og balkong solcellesett

1000 V-klassifisering dekker 2–4 strenger med 450 W-moduler; kompakt 1P isolator sparer plass i plast IP65 kapslinger montert under moduler.

3.Husholdning hybrid inverter-batteri kretser

Isolerer 48 V/51,2 V batteristabler trappet opp til 600–800 V DC buss inne 5–10 kW hybridenheter; 20 kA bryter håndterer kortslutningsfeil på batteri.

4.Velstrømsladere for innenlands el (7–11 kW)

Når ladere bruker intern 800 V DC PFC-buss, gir SYF5-32P vedlikehold isolasjon før DC-linkkondensatoren.

5.Low-power DC belysning / hage mikro-nett

Beskytter 380 V/750 V DC hage- eller gatelysbuss matet av små PV-stolper; PA66-hus tåler utendørs -40 °C til +90 °C.

Teknisk parameter

Modell	SYF5-32P
Antall stolper	1P
I henhold til standarden	IEC60269-1 IEC60269-6


Nominell driftsspenning Ue VDC	1000VDC
Merkestrøm i A	2-32A
Bryteevne kA	20 kA
Beskyttelsesnivå	IP20
Kabling Mm²	1-10 mm²
Driftstemperaturområde	-40℃~+90℃

Høyde	≤2000m
Relativ fuktighet	+20 ℃, ≤90 % +30 ℃, ≤80 % +40 ℃, ≤70 %

Installasjonsmiljø	Ingen vesentlige vibrasjoner og støt

Installasjonskategori	Klasse III

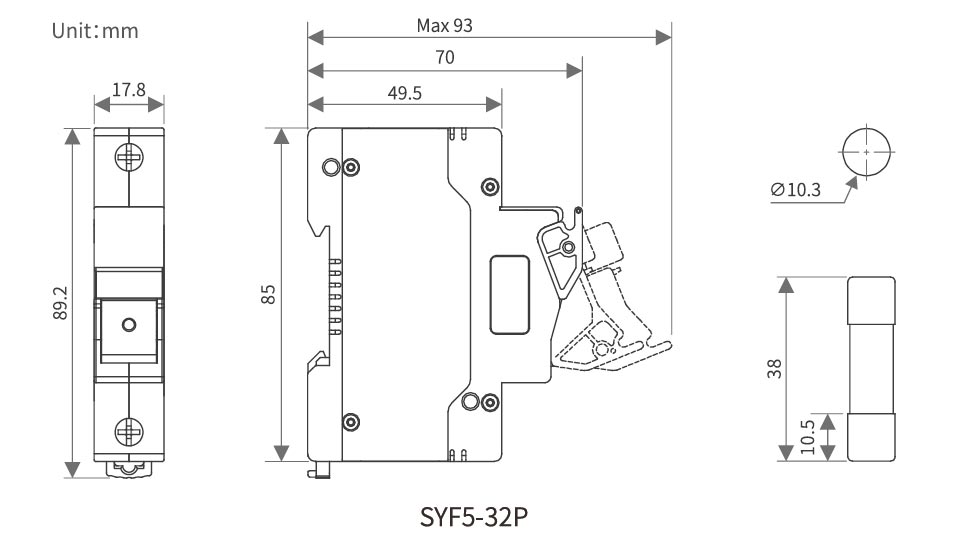

Utseende og installasjonsmål

DC 1000V Fuse Holder

DC koblingsskjema

DC 1000V Fuse Holder

Sikringskjernestørrelse (mm)	Merkestrøm (A)	Nominell spenning (V)	Strømtap		Joule integral
			Strømtap		Joule integral
			0,7 tommer (W)	1,01n (W)	Bue front joule integral P't(A²s)	Totalt smeltejoule integral I²t(A²s)
			0,7 tommer (W)	1,01n (W)	Bue front joule integral P't(A²s)	Totalt smeltejoule integral I²t(A²s)
10,3 x 38	2	1000	0.8	1.72	2	3.3
10,3 x 38	3	1000	0.96	1.77	3	11
10,3 x 38	4	1000	1.1	1.86	5	27
10,3 x 38	5	1000	1.15	1.95	7	46
10,3 x 38	6	1000	1.24	2.08	12	89
10,3 x 38	8	1000	1.32	2.25	7	31
10,3 x 38	10	1000	1.41	2.39	9	68
10,3 x 38	12	1000	1.49	2.64	17	136
10,3 x 38	15	1000	1.54	2.91	28	215
10,3 x 38	16	1000	1.58	2.97	32	255
10,3 x 38	20	1000	1.87	3.52	50	392
10,3×38	25	1000	2.25	4.22	66	508
10,3 x 38	30	1000	2.35	4.41	106	821
10,3 x 38	32	1000	2.4	4.5	125	976
10,3×85	2	1500	1.7	3.2	4	8
10,3 x 85	3	1500	1.77	3.32	6	11
10,3×85	4	1500	1.69	3.19	8	14
10,3×85	5	1500	1.71	3.22	11	22
10,3×85	6	1500	1.73	3.25	15	30
10,3×85	8	1500	1.79	3.36	9	35
10,3×85	10	1500	1.99	3.74	10	98
10,3×85	12	1500	2.28	4.29	12	120
10,3 x 85	15	1500	2.63	4.95	14	170
10,3×85	16	1500	2.69	5.06	16	190
10,3×85	20	1500	3	5.65	34	400
10,3×85	25	1500	4.11	7.7	80	600
10,3×85	30	1500	4.57	8.6	90	720
14x85	32	1500	4.72	8.85	95	730
14×85	40	1500	6.63	12.5	125	800
14x85	50	1500	7.25	13.65	155	920
