DC 1500V Sikringsholder

SYF5-50P DC 1500V sikringsholder, 50 A fotovoltaisk sikkerhetsbærer levert av den kinesiske produsenten Zhejiang Soutya New Energy LLC – er en panelmontert beskyttelsesenhet konstruert med UV-bestandig polykarbonat hus og IP65-klassifisert forsegling for langvarig utendørs ytelse. Den holderen låser et 10 × 38 mm gPV-sikringselement (2,2 × 13,2 cm totalt) og leverer 25 kA bruddkapasitet feilklarering med synlig brudd indikasjon og vedlikeholdssikkerhet, mens fabrikkkoblet positiv, negativ og PE-avslutninger sikrer pålitelig jordingskontinuitet. Konstruert for enkelt- eller flerstrengede PV-undermatriser, gir den essensiell overstrøm isolasjon og ekvipotensialbinding.

Teknisk parameter

Applikasjonsscenarier

1. Utility-skala PV-kombinasjonsbokser

1 500 V DC-strenger med 182/210 mm moduler opp til 50 A; 10,3 × 85 mm sikringslenker tillat 28–40 A per streng, kutt antall bokser i 2,5 MW blokker.

2. Store kommersielle/industrielle tak ≥ 30 kW

Trefase 50 kW–110 kW omformere med 1 300–1 500 V MPPT drar nytte av 25 kA bruddkapasitet og 1 mm kontaktgap for pålitelig lysbueslukking.

3. Beholderiserte batterienergilagringssystemer (BESS)

1 200–1 500 V DC batteristativer opptil 2,5 MWh; 50 A-klassifisering beskytter hvert stativ mens 25 kA Icu håndterer full batterikortslutningsstrøm.

4.150 kW–400 kW DC hurtigladestasjoner

Beskytter 1 000–1 500 V DC-bussen mellom likeretterstabelen og dispenseren; sikringsisolator muliggjør sikker uttak under vedlikehold uten å stenge ned hele ladebanken.

5.PV + lagring EV ladehuber

Dobbel bruk på samme 1 500 V buss: én sikringsisolator per PV-inngangsstreng og en annen per batteristativ, noe som forenkler reservedeler og logistikk.

6. Ørken eller flytende PV-anlegg

−50 °C til +90 °C driftsområde og IP20 fingersikre terminaler tåler tøffe miljøer utendørs eller med høy luftfuktighet; 85 mm sikringselement gir høyere Jeg slipper ikke gjennom for lange kabelføringer.

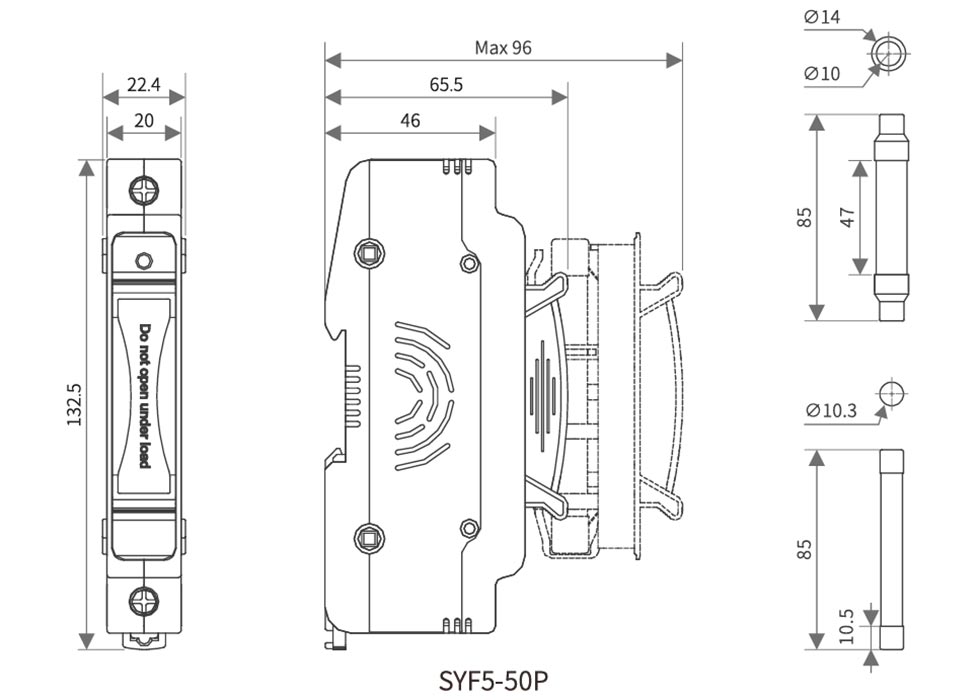

Utseende og installasjonsmål

DC koblingsskjema
