DC miniatyrbryter

SYB5-80 DC miniatyrbryter, levert av den kinesiske produsenten Zhejiang Soutya New Energy LLC, gir beskyttelse for AC 230/400V og DC 300~1200V kretser.
Nøkkelfunksjoner
▶ Felles for AC og DC (AC230/400V, DC300~1200V)
▶ Ingen positiv eller negativ polaritetsforskjell, toveis beskyttelse, enklere å installere.
▶ Høy brytende kort bue, høyere sikkerhet.

Send forespørsel

produktbeskrivelse

SYB5-80 DC miniatyrbryter, levert av Kina-basert produsenten Zhejiang Soutya New Energy LLC, er en 300–1200 V DC og 230/400 V AC toveis og ikke-polarisert miniatyrbryter, med en 10 KA AC / 6KA DC brytekapasitet, designet for høyspenningsbeskyttelse i PV systemer, batterienergilagringssystemer (BESS) og elektriske kjøretøy ladeutstyr.

Karakteristisk

Kortslutningsbeskyttelse, overbelastningsbeskyttelse
Ultimativ bruddkapasitet: 10 KA AC / 6 KA DC
Ikke-polar, toveis beskyttelse
Kort buedannelse
Flammehemmende materiale

Applikasjonsscenarier

1. Bolig- og kommersielle PV-kombinasjonsbokser

Beskytter 300–1200 V DC strenginnganger og 230 V/400 V AC inverterutganger; enpolet bredde dobler tettheten i små skap.

2.PV-batteri hybrid omformere

Toveis, ikke-polarisert bryter på 300–1200 V DC batteribusshåndtak lade- og utladestrømmer uten omledning.

3. Små DC EV-ladere (≤ 20 kW)

600–1200 V DC utgangsbussbeskyttelse; 6 kA brudd fjerner lysbuefeil under plug-in/out-hendelser.

4. DC-stativer for telekom og datasenter

Polkombinasjoner sikrer 48 V/240 V/380 V server eller UPS-grener opp til 1200 V DC; DIN-skinnefeste sparer skapplass.

5.Low-voltage DC mikro-nett

380–1200 V DC-fordeling for LED-belysning, vifter eller pumper; B/C/D-kurver matche ulike belastningsegenskaper.

6. Harsh eller høye områder

−30 °C til +70 °C, ingen reduksjon opp til 2 000 m, passer IP66-skap for carporter, agrivoltaiske og takanlegg.

Teknisk parameter

Modell		SGB5-80

Stang		1P	2P	3P	4P
Nominell arbeidsspenning Ue		230VAC	400VAC	400VAC	400VAC
		300VDC	600VDC	900VDC	120VDC
Maksimal rammestrøm		80A
Vurdert gjeldende inn		6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A
Nominell isolasjonsspenning Ui		690VAC
		600V DC 900VDC 1200VDC
Nominell impulsmotstandsspenning Uimp		8kV

Snubleegenskaper		B/C/D
Tripping type		Termisk-magnetisk
Ics Operasjonell brytekapasitet lcs		7,5kA(AC)6kA(DC)
Icu Ultimate brytekapasitet lcu		10kA(AC)6kA(DC)
Elektrisk liv
Faktisk gjennomsnittsverdi		Gjennomsnittlig 4000 ganger(AC)1000 ganger(DC)

Standard spesifisert verdi		1500 ganger (AC) 300 ganger (DC)

Mekanisk liv
Faktisk gjennomsnittsverdi		≥15 000 ganger
Standard spesifisert verdi		8500 ganger (AC) 9700 ganger (DC)

Overspenningskategori		Ⅲ
Forurensningsgrad		3
Beskyttelsesnivå		IP40; Termina IP20
Fuktighet og varmebestandighet		Kategori 2
Relativ fuktighet		≤95 %
Vibrasjonsmotstand		Grunnlag IEC60068-2-6
Parametere for mekanisk slagfasthet		Grunnlag IEC60068-2-27

Kapasitet for ledninger		25~35 mm²
Koblingsmoment		3,0 Nm
Driftsomgivelsestemperatur		-30℃~+70℃
Oppbevaring omgivelsestemperatur		-40℃~+85℃
Installasjonsmetode		DIN35
Høyde		≤2000m
Vekt		0,13 kg/stang
Dimensjon	Lengde	85 mm
	Bredde	18 mm	36 mm	54 mm	72 mm
	Høyde	Maks 78 mm
Pakke	Stk/Eske	12	6	4	3
	Eske/kartong	10
	Kartong/pall	80
Lagring		Produktet bør oppbevares i et godt ventilert lager, med relativ fuktighet som ikke overstiger 80 %, og omgivelsestemperaturen skal være mellom -40 ℃ og +80 ℃. I tillegg skal det ikke være noen sure, alkaliske eller etsende gasser tilstede.

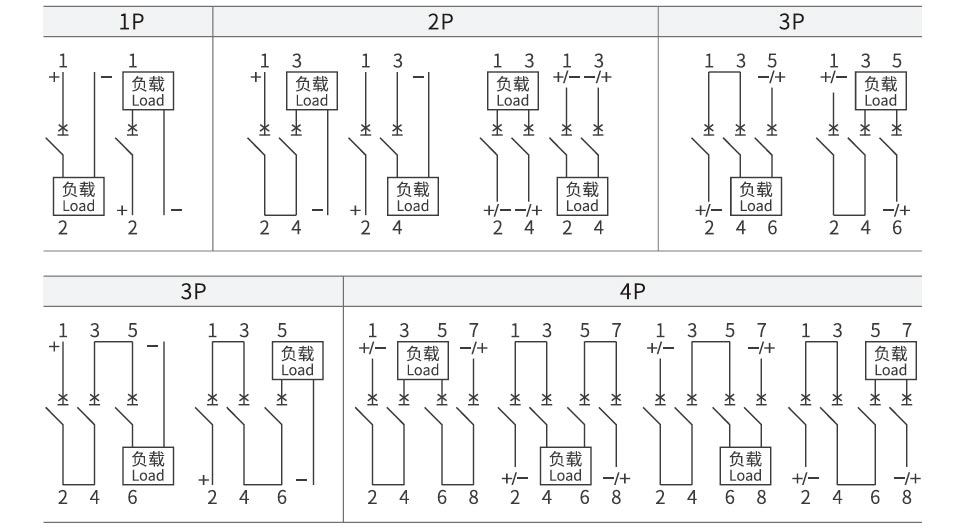

DC koblingsskjema

DC Miniature Circuit Breaker

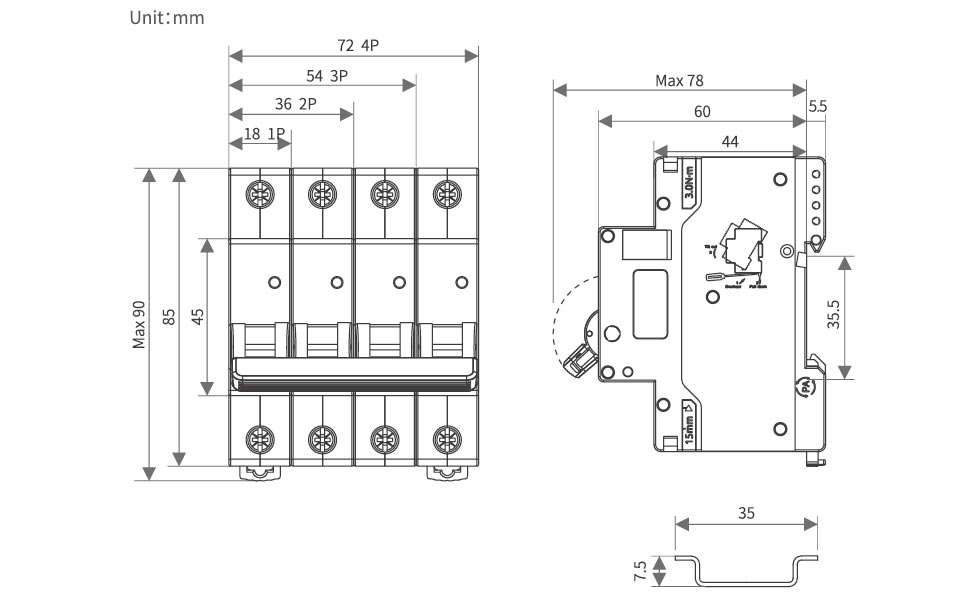

Utseende og installasjonsmål

DC Miniature Circuit Breaker

Reduksjonsfaktor

Temperaturreduksjonsfaktortabell

Temperatur	-30 ℃	-25 ℃	-20 ℃	-15 ℃	-10 ℃	-5℃	0℃	5℃	10 ℃	15 ℃
Nominell driftsstrømkoeffisient	1.279	1.261	0.242	1.223	0.204	1.182	1.161	1.143	1.127	1.103


Temperatur	20 ℃	25 ℃	30 ℃	40 ℃	45 ℃	50 ℃	55°C	60 ℃	65°C	70 ℃
Nominell driftsstrømkoeffisient	1.079	1.063	1.047	1	0.984	0.968	0.952	0.922	0.904	0.891

Tabell over høydereduksjonsfaktorer

Høyde /m	2000	3000	4000	5000
Nominell arbeidsstrømkoeffisient	1	0.96	0.91	0.86
Nominell arbeidsspenningskoeffisient	1	1	1	1
Nominell strømfrekvens tåler spenningskoeffisient	1	0.9	0.82	0.71
Nominell impulsmotstandsspenningskoeffisient	1	0.9	0.82	0.71
Nominell grense for kortslutningssegmentkapasitet og elektrisk levetid Koeffisient	1	0.82	0.7	0.6
	1	0.82	0.7	0.6

Reduksjonsfaktortabell for side-by-side installasjon av MCBS

Antall MCB	1	2~3	4~5	6~8	9-10
In≤25A koeffisient	1	0.96	0.9	0.8	0.7
32A≤In≤63A koeffisient	1	0.92	0.8	0.7	0.6
80A≤In≤125A koeffisient	1	0.9	0.8	0.7	/

Tilbehør

MX ekstra utløserenhet
Nominell kontrollspenning Us	DC:24~48V AC:110~230V
Maksimal utløsningstid	<10 ms
Spolemotstand	50
Begrens strøm	≥1,6A
Mekanisk liv	10000 ganger
Elektrisk liv	4000 ganger
Ledningsmoment	0,8N·m
Kablingsevne	1,0 mm² hard ledning
	1,0 mm²myk ledning med klemmesko
Driftstemperaturområde	-30℃~+70℃


Miljøforhold	Det skal ikke være eksplosive farlige stoffer, og ingen skadelige gasser eller ledende støv som kan korrodere eller skade isolasjonen
Monteringsposisjon	Til venstre side av effektbryteren

Installasjonsforhold	DIN35mm standard skinnemontering

Hjelpekontakt OF
Kontaktbruddkapasitet	AC13:le=3A;Ue=250V
	AC15:le=2A;Ue=250V
	DC12:le=0,5A;Ue=110V
Minimum driftsspenning	5V
Minimum driftsstrøm	10mA
Nominell isolasjonsspenning	500V
Nominell begrenset kortslutningsstrøm	1000A
Avtalt varmestrøm Ith	4A
Mekanisk liv	10 000 (ganger)
Elektrisk liv	4000 (ganger)
Ledningsmoment	0,8N·m
Kablingsevne	1,0 mm²
Antall kontakter	1 normalt åpen, 1 normalt lukket

Driftstemperaturområde	-30℃~+70℃


Miljøforhold	Det skal ikke være eksplosive farlige stoffer, og ingen skadelige gasser eller ledende støv som kan korrodere eller skade isolasjonen
Monteringsposisjon	Til venstre side av effektbryteren

Installasjonsforhold	DIN 35mm standard skinnemontering
