Høyspent DC miniatyrbryter

SYB5-40P høyspent DC miniatyrbryter, levert av den Kina-baserte produsenten Zhejiang Soutya New Energy LLC, gir 1 500 V DC kretsbeskyttelse.
Nøkkelfunksjoner
• Høyspentkapasitet: enpolet 500 V DC, opptil 1500 V DC – færre strenger, lavere kostnad.
• Ikke-polarisert, toveis beskyttelse for raskere og enklere installasjon.
• Dobbeltbrytende kontakter med ekstra stort kontaktgap for overlegen sikkerhet.
• Ideell for DC-kombinasjonsbokser i solcelleanlegg.

Send forespørsel

produktbeskrivelse

SGB5-40P høyspent DC miniatyrbryter levert av Kina produsenten Zhejiang Soutya New Energy LLC, er en 1500 V DC, toveis og ikke-polarisert miniatyrbryter med 1,5 kA bryter, ideell for PV, BESS og EV-laderbeskyttelse.

Karakteristisk

mikronett.
Ikke-polar, toveis beskyttelse;
Overbelastningsbeskyttelse;
Kort bue;
Kortslutningsbeskyttelse;
Høy bruddkapasitet;

Sertifikater: CB ,CE, TUV , UKCA

Applikasjonsscenarier

SGB5-40P høyspent DC miniatyrbryter gir plassbesparende, sikker, toveis beskyttelse for 1 500 V DC fornybare energisystemer—PV, lagring, elbilladere og likestrøm

1. PV DC-kombinasjonsbokser

– 1500 V DC-klassifisering tillater lengre strenger, og reduserer antallet kombinasjonsbokser; toveis beskyttelse håndterer omvendt nattetid strømmer.

2. Kommersielle / boligbatteristativer

– Ikke-polarisert kabling forenkler parallellkobling eller bytte av batteri moduler; termisk-magnetisk tur isolerer raskt lade-/utladingsfeil.

3. 150 kW+ DC hurtigladestasjoner

– 18 mm bred DIN-skinnedesign passer til kompakte ladekabinetter; 1,5 kA brytekapasitet sikrer den interne DC-bussen.

4. DC mikronett og datasenter DC distribusjon

– Beskytter 750 V / 1 000 V / 1 500 V DC grenkretser; B, C eller D kurver matcher ulike lastprofiler.

5. Stor høyde eller utendørs distribuert PV

– Fungerer fra −30 °C til +70 °C uten reduksjon opp til 2 000 m høyde, som passer tøffe miljøer.

Teknisk parameter

Modell		SGB5-40P
Stang		1P	2P	3P	4P
Nominell arbeidsspenning Ue		500VDC	1000VDC	1500VDC	1500VDC

Maksimal rammestrøm		40A
Vurdert gjeldende inn		6A, 10A, 16A, 20A, 25A, 32A, 40A
Nominell isolasjonsspenning Ui		1000VDC		1500VDC
Nominell impulsmotstandsspenning Uimp		8kV

Snubleegenskaper		B/C/D
Tripping type		Termisk-magnetisk
Driftsbrytekapasitet Ics		1,5kA(DC)

Ultimativ bruddkapasitet lcu		1,5kA(DC)
Elektrisk liv
Faktisk gjennomsnittsverdi		Gjennomsnittlig 1000 ganger
Standard spesifisert verdi		300 ganger
Mekanisk liv
Faktisk gjennomsnittsverdi		≥15 000 ganger
Standard spesifisert verdi		9700 ganger
Overspenningskategori		Ⅲ
Forurensningsgrad		3
Beskyttelsesnivå		IP40; Termina IP20
Fuktighet og varmebestandighet		Kategori 2
Relativ fuktighet		≤95 %
Vibrasjonsmotstand		I henhold til IEC60068-2-6
Parametere for mekanisk slagmotstand		I henhold til IEC60068-2-27

Kapasitet for ledninger		2,5 ~ 35 mm²
Koblingsmoment		3,0 Nm
Driftsomgivelsestemperatur		-30℃~+70℃
Oppbevaring omgivelsestemperatur		-40℃~+85℃
Installasjonsmetode		DIN35
Høyde		≤2000m
Vekt		0,13 kg/stang
Dimensjon	Lengde	108 mm

	Bredde	18 mm	36 mm	54 mm	72 mm
	Høyde	Maks 78 mm
Pakke	Stk/Eske	12	6	4	3

	Eske/kartong	10
	Kartong/pall	80
Lagring		Produktet bør oppbevares i et godt ventilert lager, med relativ fuktighet som ikke overstiger 80 %, og omgivelsestemperaturen bør være mellom -40 ℃ og +80 ℃. I tillegg skal det ikke være noen sure, alkaliske eller etsende gasser tilstede.

Utseende og installasjonsmål

High Voltage DC Miniature Circuit Breaker

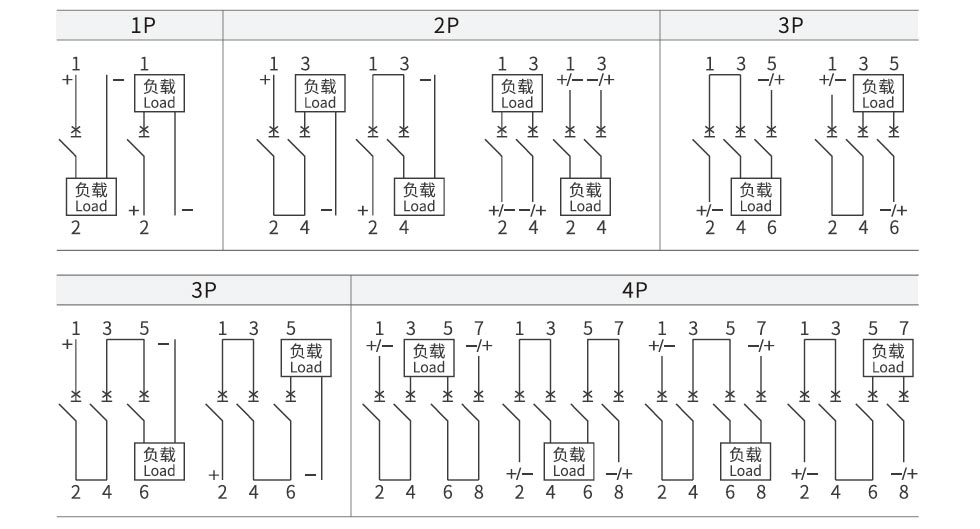

DC koblingsskjema

High Voltage DC Miniature Circuit Breaker

Reduksjonsfaktor

Temperaturreduksjonsfaktortabell

Temperatur	-30 ℃	-25 ℃	-20 ℃	-15 ℃	-10℃	-5℃	0℃	5℃	10 ℃	15 ℃
Nominell driftsstrømkoeffisient	1.279	1.261	0.242	1.223	0.204	1.182	1.161	1.143	1.127	1.103


Temperatur	20 ℃	25 ℃	30 ℃	40 ℃	45 ℃	50 ℃	55°C	60 ℃	65°C	70 ℃
Nominell driftsstrømkoeffisient	1.079	1.063	1.047	1	0.984	0.968	0.952	0.922	0.904	0.891

Tabell over høydereduksjonsfaktorer

Høyde /m	2000	3000	4000	5000
Nominell arbeidsstrømkoeffisient	1	0.96	0.91	0.86
Nominell arbeidsspenningskoeffisient	1	1	1	1
Nominell strømfrekvens tåler spenningskoeffisient	1	0.9	0.82	0.71
Nominell impulsmotstandsspenningskoeffisient	1	0.9	0.82	0.71
Nominell grense for kortslutningssegmentkapasitet og elektrisk levetid Koeffisient	1	0.82	0.7	0.6
	1	0.82	0.7	0.6

Reduksjonsfaktortabell for side-by-side installasjon av MCBS

Antall MCB	1	2~3	4~5	6~8	9-10
In≤25A koeffisient	1	0.96	0.9	0.8	0.7
32A≤In≤63A koeffisient	1	0.92	0.8	0.7	0.6

Tilbehør

MX ekstra utløserenhet
Nominell kontrollspenning Us	DC:24~48V AC:110~230V
Maksimal utløsningstid	<10 ms
Spolemotstand	5Ω
Begrens strøm	≥1,6A
Mekanisk liv	10000 ganger
Elektrisk liv	4000 ganger
Ledningsmoment	0,8N·m
Kablingsevne	1,0 mm² hard ledning
	1,0 mm²myk ledning med klemmesko
Driftstemperaturområde	-30℃~+70℃


Miljøforhold	Det skal ikke være noen eksplosive farlige stoffer, og ingen skadelige gasser eller ledende støv som kan korrodere eller skade isolasjonen
Monteringsposisjon	Til venstre side av effektbryteren

Installasjonsforhold	DIN35mm standard skinnemontering

Hjelpekontakt OF
Kontaktbruddkapasitet	AC13:le=3A;Ue=250V
	AC15:le=2A;Ue=250V
	DC12:le=0,5A;Ue=110V
Minimum driftsspenning	5V


Minimum driftsstrøm	10mA


Nominell isolasjonsspenning	500V
Merkebegrenset kortslutningsstrøm Ik	1000A
Avtalt varmestrøm Ith	4A
Mekanisk liv	10000 ganger
Elektrisk liv	4000 ganger
Ledningsmoment	0,8N·m
Kablingsevne	1,0 mm²
Antall kontakter	1 normalt åpen, 1 normalt lukket

Driftstemperaturområde	-30℃~+70℃
Miljøforhold	Det skal ikke være noen eksplosive farlige stoffer, og ingen skadelige gasser eller ledende støv som kan korrodere eller skade isolasjonen

Monteringsposisjon	Til venstre side av effektbryteren

Installasjonsforhold	DIN 35mm standard skinnemontering
